Comment choisir son jeu de direction

Le jeu de direction est une des pièces, certe, qui ne se change que rarement mais qui reste l'une des plus importante car elle soutient la fourche et le poste de pilotage.

Si vous ne connaissez rien aux jeux de directions qu'il existe et aux paramètres differenciants votre choix, je vous invite à lire la page Comprendre le jeu de direction.

Pour choisir correctement son jeu de direction, il n'y a qu'un seul moyen et c'est celui d'utiliser le code S.H.I.S.

S.H.I.S.: Standardized Headset Identification System (Système d'identification de jeu de direction)

Chaque cuvettes (haute et basse) des jeux de directions ont donc un code S.H.I.S. qui définit leurs propriétés

EXEMPLE:
Cuvette Haute:


                                                                          2)
S.H.I.S. Haut :  ZS44/28,6
                                                                                   1)           3)

1)

Les deux premières lettres du code définissent le type de cuvette.
Il en existe 3 :
EC (External cup) Externe, standard ou headset
ZS (Zerostack) Semi Intégré
IS (Integrated) Intégré

2)
Les deux premiers chiffres définissent le diamètre interne de la douille de direction (aussi appelé ID).
Il en existe de nombreux et ne sont pas tous compatibles avec tous les types de cuvettes.

Type de cuvette Diamètre interne existant (mm)
EC 30, 34, 37, 41, 44, 49
ZS 30, 34, 37, 41, 44, 49
IS 38, 41, 42

3)

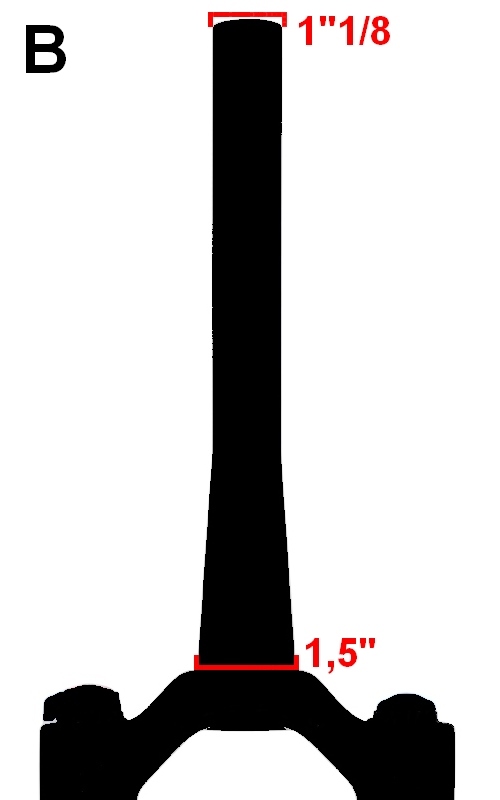

Se chiffre correspond au diamètre de la partie haute du pivot de fourche (aussi appelé OD).
Il en existe 4 :
Diamètre en mm Diamètre en pouces
25.4 1"
28.6 1"1/8
31.8 1"1/4
38.1 1.5"

Cuvette Basse:

                                                                                                 5)
S.H.I.S Bas :  ZS44/30

4)             6)

4)
Les deux premières lettres du code définissent le type de cuvette.
Il en existe 3 :
EC (External cup) Externe, standard ou headset
ZS (Zerostack) Semi Intégré
IS (Integrated) Intégré

5)
Les deux premiers chiffres définissent le diamètre interne de la douille de direction (aussi appelé ID).
Il en existe de nombreux et ne sont pas tous compatibles avec tout les types de cuvettes.

Type de cuvette Diamètre interne existant (mm)
EC 30, 34, 37, 41, 44, 49, 55, 56
ZS 30, 34, 37, 41, 44, 49, 55, 56
IS 38, 41, 42, 47, 49, 52

6)
Se chiffre correspond au diamètre de la partie basse du pivot de fourche (aussi appelé OD).
Il en existe 4 :
Diamètre en mm Diamètre en pouces
26
30 1"1/8
33
40 1.5"

Il ne vous reste donc plus qu'a faire quelques mesures pour choisir votre jeu de direction !
