Comprendre le jeu de direction (JDD)

Voyons les différents paramètres à prendre en compte pour le choix d'un jeu de direction.

Jeu de direction: Composé d'une cuvette haute et basse et de roulements, le jeu de direction s'insère dans la douille de direction du cadre. Le pivot de fourche passe dans les cuvettes du jeu de direction.


Les différents jeux de direction:

Standard (Headset):

Roulements externes.

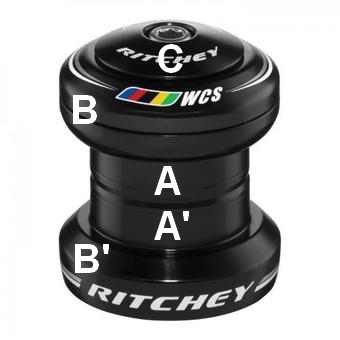

A = Partie interne (cuvette) à la douille de direction haute.
A' = Cuvette basse.
B = Partie externe (coupelle) à la DDD (contient les roulements).
B' = Coupelle basse (contient les roulements).
C = Capot.






Semi Intégré:

Roulements semi-intégrés (entre la coupelle et la cuvette).

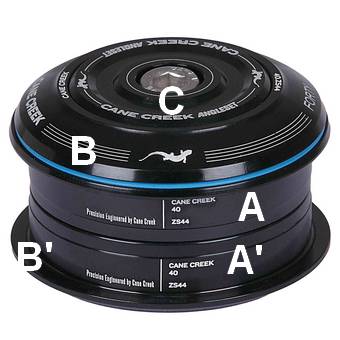

A = Cuvette haute.
A' = Cuvette basse.
B = Coupelle haute (contient les roulements).
B' = Coupelle basse (contient les roulements).
C = Capot.




Intégré:

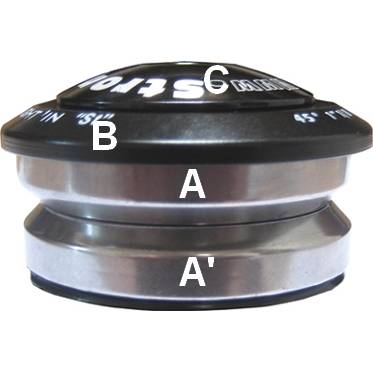

Roulements intégrés dans le cadre, il n'y a pas de cuvettes à ajouter.

A = Roulement haut.
A' = Roulement bas.
B = Coupelle haute.
C = Capot.

Pas de Coupelle basse pour ce JDD.


A savoir que l'on retrouve toujours une bague fendu entre la fourche et le roulement bas, à presser sur le pivot de fourche, ainsi qu'entre le roulement haut et la coupelle haute.

Les différents diamètres de pivots de fourche:

Le choix d'un JDD changera suivant le pivot de la fourche :

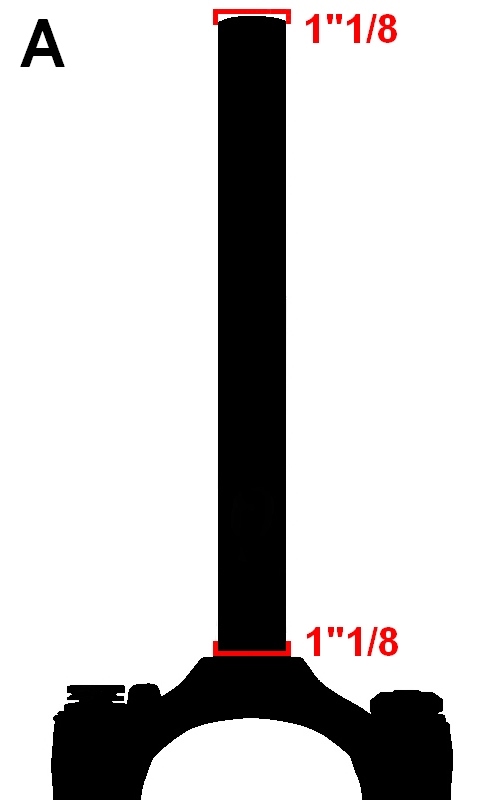

A) Fourche à pivot droit   B) Fourche a pivot conique
Diamètre du pivot:

                      soit:
                      soit:
1"1/8

1"+1/8"
1.125"
Diamètre du pivot:

Diamètre du pivot haut:
Diamètre du pivot bas:
1.5"-1"1/8

1"1/8
1.5"

Il existe aussi les fourches à pivot droit 1" (BMX) et 1"1/4 ou 1"1/8-1"1/4 mais rare.

Le diamètre de la douille de direction:

Le dernier paramètre à prendre en compte est le diamètre interne haut et bas de la douille de direction.
En effet, si certaines DDD on le même diamètre interne haut et bas, se n'est pas le cas pour les DDD coniques pour lesquelles le diamètre interne bas et plus important que le haut.




A B

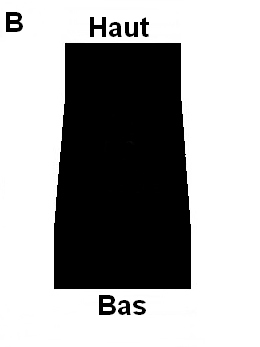

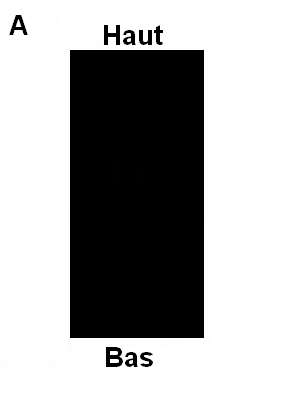

DDD droit DDD conique
Diamètre Haut Diamètre Bas Diamètre Haut Diamètre Bas
Même diamètre Plus petit Plus grand

Exceptions:

Sur les vieux velos, le pivot de fourche est fileté et une bague (appartenant au JDD) viens se visser sur ce dernier et serrer les roulements en même temps attention donc a bien choisir un JDD fileté.
