1 - Démontage d'un pédalier à axe carré

Voici les étapes à suivre pour démonter, changer et monter un pédalier à roulement à cartouche tel qu'un pédalier à axe Carré, Isis, Octalink...

OUTILS:

Clé allen
Extracteur de manivelle
Graisse
Dégrippant (si besoin)

ETAPES:

1)

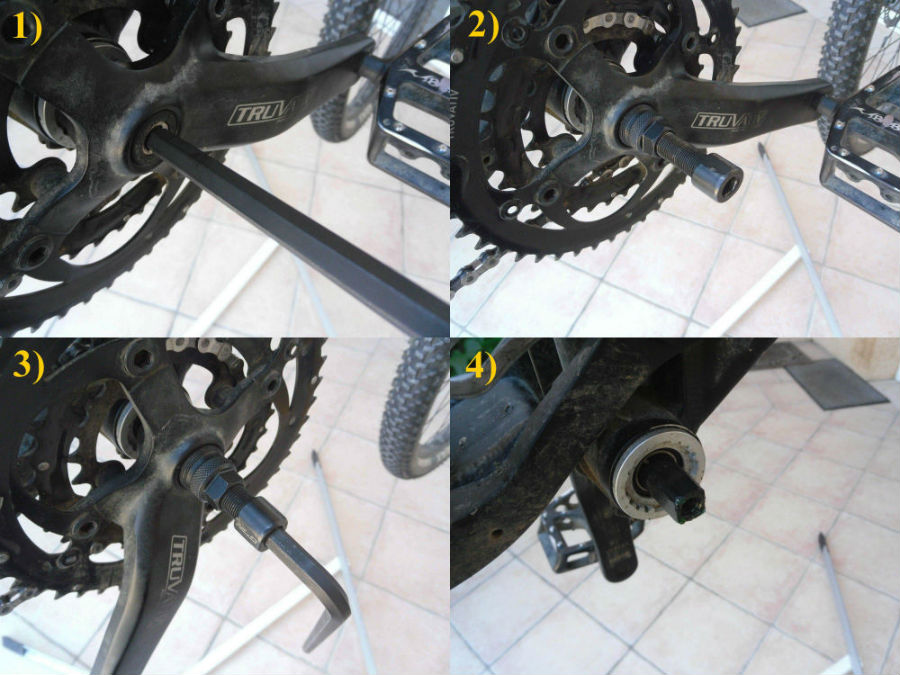

1) Retirer la vis de la manivelle fixée sur l'axe du boitier de pédalier.
2) Visser l'extracteur de manivelle dans le filetage de la manivelle.
3) Visser l'extracteur de manivelle pour faire sortir cette dernière de son axe (utiliser du dégrippant si besoins).
4) Retirer la manivelle. Enlever l'ancienne graisse et en mettre de la neuve avant remontage.


-> Changer/démonter un boitier de pedalier


2 - Démontage d'un pédalier Shimano Hollowtech

Voici les étapes à suivre pour démonter, changer ou monter un pédalier ou manivelles Shimano Hollowtech II à axe traversant et boitier de pédalier à roulement externe.

OUTILS:

Clé pour manivelle Hollowtech
Clés Allen
Maillet

ETAPES:

1)

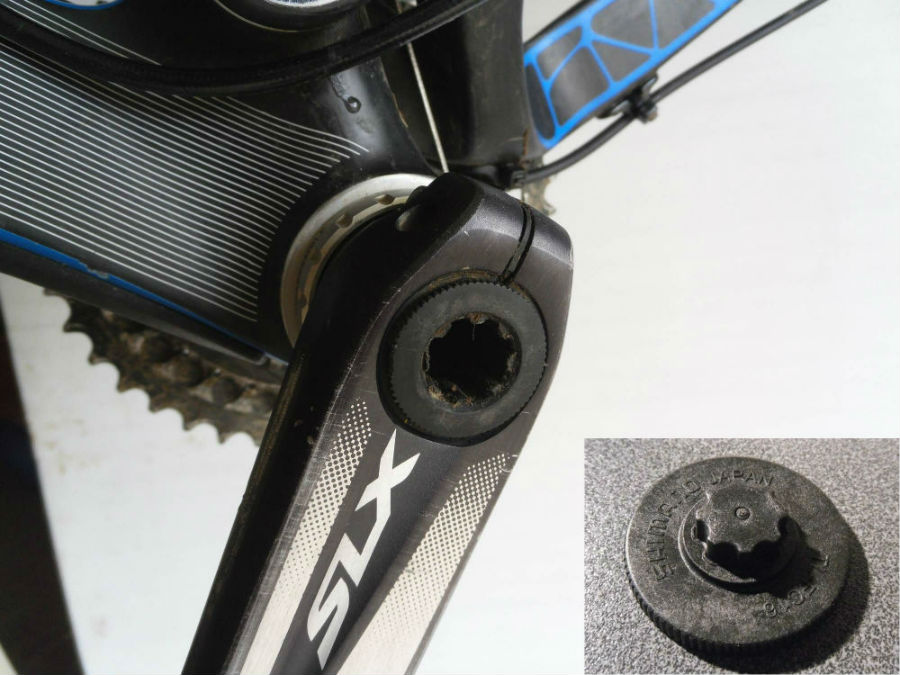

Desserrer les deux vis avec la clé Allen et dévisser la vis de serrage avec la clé pour manivelle (en photo en bas à droite).


2)

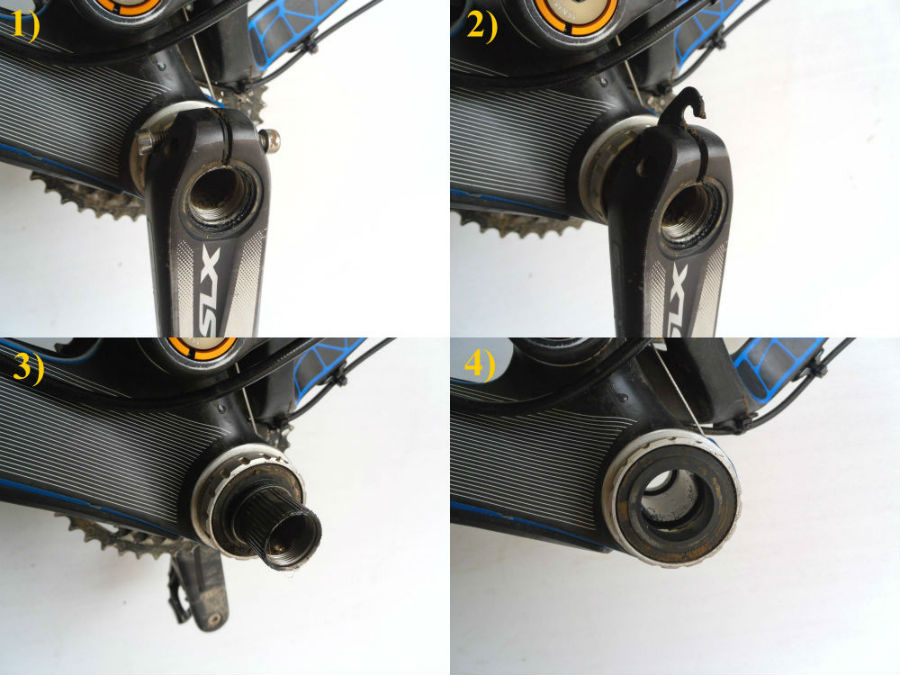

1) Dévisser les deux vis de serrages de la manivelle.
2) Relever la tirette en plastique, elle bloque la manivelle.
3) Retirer la manivelle.
4) A l'aide d'un maillet, tapper doucement sur l'axe pour le déloger des roulements.



3 - Démonter pédalier à manivelles auto-extractrices

Démontage d'un pédalier possèdant un système de manivelles auto-extractrices (Race-Face, Truvativ...)

OUTILS:

Clés Allen

ETAPES:

1)

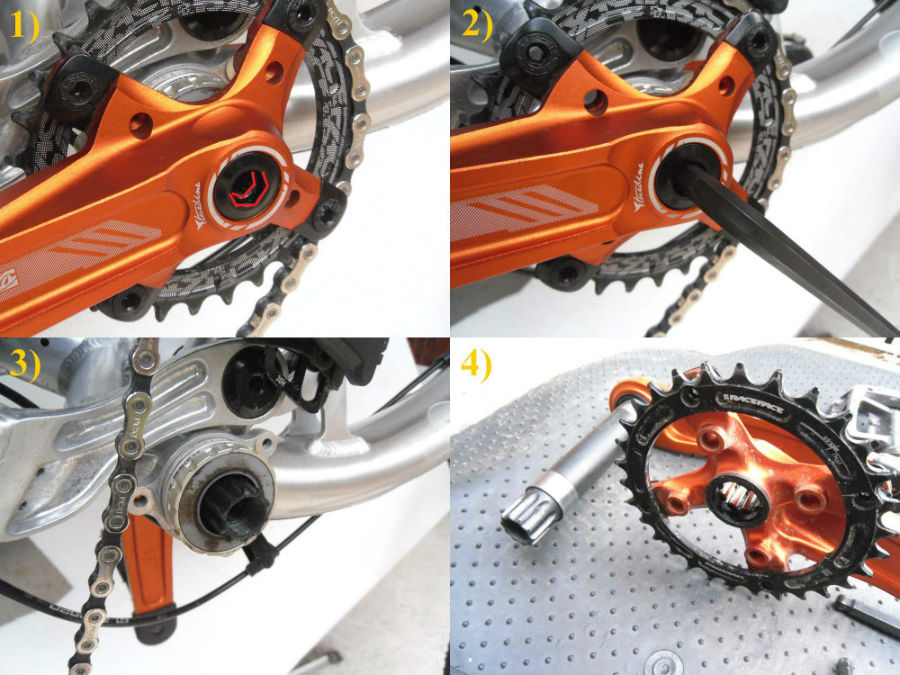

1) Le sytème est composé de la vis de serrage (la petite) et d'une coupelle dévissable (la grande) contre laquelle la vis de serrage vas venir prendre appui par l'interieur et ainsi séparer le pédalier de l'axe.
2) Avec une clé Allen, désserrer la vis de serrage (la petite à l'interieur).
3) Une fois enlevé, le pédalier est séparé de l'axe traversant et de la manivelle gauche.
4) Sortir la manivelle gauche, nettoyer.
